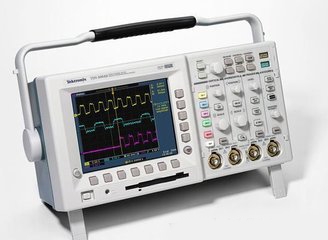

数字荧光示波器TDS3032B

300 MHz 带宽

取样速率高达 2.5 GS/s

2 条通道

全 VGA 彩色 LCD 显示

25 种自动测量功能

9 位垂直分辨率

多语言用户界面

使操作更简易"快捷菜单"图形用户界面

内置以太网端口

e*Scope TM 网上遥控功能

WaveAlert TM 自动波形异常检测能力

应用模块

－详细设计分析所需的高级分析功能

－电信模板测试

－FFT

－用于测试和排障的两种视频模块

－快速"是否通过"测试所需的极限测试

－高级触发功能，其中包括：毛刺、欠幅脉冲和逻辑触发

插入式打印机可随机提供测量结果文件

TekProbeTM Level II 接口支持的探头包括：可自动提供定标和换算单位的有源探头、差分探头和电源探头

便于迅速打印的标准并行端口；便于数据储存和文件编制的内置软驱

应用领域

电信设备制造测试

数字电路设计与调试

视频设备安装与维护

电源设计

TDS3032B

带宽:300MHz

通道:2

每条通道取样速率:2.5 GS/

至大记录长度:10 K 点

垂直分辨率:9 位

垂直灵敏度(/div):1 mV －10 V

垂直精确度:±2%  *1

至大输入电压(1 MW):150 VRMS CAT I (300 V CAT II 和标准 10X探头)

位置范围:± 5 div

带宽BW极限:20 MHz，150 MHz

输入耦合:AC, DC, GND

输入阻抗选择:1 MΩ 与 13 pF 或 50 Ω并联

时基范围 (/div):2 ns-10 s/div

时基精确度:20 ppm

显示器:彩色 LCD

*1 温度高于+30 ℃和低于 +18 ℃ 时减额 0.025%/℃。

标准配件

探头：2 个 P6139A无源探头

说明书：使用手册（11 种语言）、技术参考手册光盘、程编手册和应用模块手册、前面板外文标签。

应用模块：TDS3FFT 、TDS3TRG 。

电源线。

附件盒。

前面板护罩：设有便于存放使用手册和3.5 英寸软盘的夹层。

可追溯的NIST 校准证书
