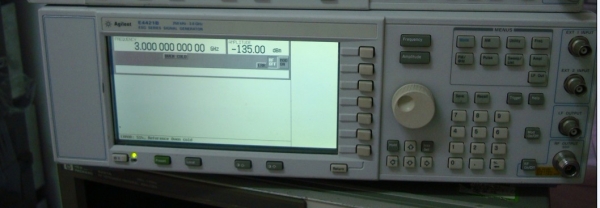

产品名称： 高频信号发生器品牌： 安捷伦agilent产品详细说明：·灵活结构、有供选件用的升级途径·4 GHz电子衰减器、可靠、重复性好·高精度·宽带频率调制和相位调制·步进扫描（频率、功率、列表）·机内函数发生器Agilent ESG-A系列模拟射频信号发生器以卓越的质量和可靠性提供优良的通道内性能，且价格适中。作为首批新一代信号发生器，它们提供极好的频率和电平控制以及多种调制功能。它们能很好地满足目前在接收机测试、元器件测试和本地振荡器应该方面日益提高的要求。可适应将来的需求Agilent ESG-A系列的创新设计提供可改装的灵活结构，以满足发展的市场提出的新需求。这些信号发生器为当前或将来的选件提供升级途径，以及从模拟向数字的转化。仪器的购置与维护费用低较低的初始成本、高可靠性的3年保用期和2年的校准周期，所有这一切都力求将仪器的购置与维护的费用降至至低限度。Agilent ESG-A系列射频信号发生器从设计上保证了仪器的长期可靠性、大批量生产测试能力和长时间的正常运行能力。技术指标：频率：E4400B 250K-1GHzE4420B 250K-2GHzE4421B 250K-3GHzE4422B 250K-4GHz分辩率： 0.01Hz转换速度：调制接通：<45ms,典型值调制断开： <35ms,典型值精度： 稳定值，*fc时基扫描方式工作方式： 步进：频率和功率以及任意列表停留时间： 1ms~60s点数： 2~401内部参考振荡器：进基稳定度： 标准老化率： <±0.1ppm/年<±0.0005ppm/日（45天以后）温度（0°~55℃） <±0.05ppm,典型值线路电压： <±0.002ppm,(+5%,-10%),典型值时基参考输出：频率：>0.35Vrms(50Ω负载）外部参考输出：频率： 1,2,5,10MHz±典型值10ppm(1ppm,选件1E5）幅度： >0.15Vrms输入阻抗： 50Ω输出：范围标准选件UNB250kHz~1000MHz +13~-136dBm +17~-136dBm>1000MHz~3000MHz +10~-136dBm +16~-136dBm>3000MHz~4000MHz +7~-136dBm +13~-136dBm分辩率： 0.02dB电平精度：（在23°±5℃时） +7~-127dBm <-127dbm250khz~2ghz 4ghz="">17dB(>23dB,选件UNB)转换速度：<25ms,典型值（30ms,选件UNB）采用功率搜索方式时： <235ms,典型值（245ms,选件unb）反向功率保护： 2000mhz:50w="">2000MHz~4000MHz:25W至大直流电压： 50V驻波比（典型值）： 标准选件UNB250kHz~2000MHz<1.4:1 <1.25:1>2000MHz~4000MHz<1.9:1 <1.35:1输出阻抗： 1="" 12="" 249.999mhz="">249.999~≤500MHz 0.53 >500MHz~≤1GHz 14 >1~≤2GHz 25 >2~≤4GHz 4频谱纯度在初始单边带相位一噪声（典型值，在20kHz偏移处）在500MHz上： <-138dBc/Hz在1000MHz上： <-135dBc/Hz在2000MHz上： <-129dBc/Hz在3000MHz上： <-123dBc/Hz在4000MHz上： <-123dBc/Hz剩余调频(连续波方式,0.3-3kHz带宽,CCITT，rmsl)频率调制至大频偏： N*1MHz分辨率： 频偏的0.1%成1Hz，两者中较大的一个频偏精度： (1kHz速率,频偏±(FM频偏的3.5%+20Hz)调频响应（频偏=100kHz)路径 速率 3dB带宽，典型值1dB带宽 3dB带宽FM1 dc/20Hz~100kHz dc/5Hz~10MHzFM dc/20Hz~100kHz dc/5Hz~1MHz失真：（1kHz速率，总谐波失真，频偏=N*100kHz)：<1%相位调制：至大偏移： 正常带宽 N*10弧度大带宽 N*1弧度分辩率： 设置偏移的0.1%偏移精度（1kHz速率） <±（偏移的5%+0.01弧度）调频响应调相方式 m1="" 100khz="" 7mhz="" fc="">500kHz)范围: (包络峰值≤至大额定功率）：0~100%分辩率： 0.1%速率： dc/10Hz~10kHz失真(1kHz速率，总谐波失真）： 30%AM:<1.5%,90%am:4%(典型值）精度（1khz速率）：〈±（设置值的6%+1%）脉冲调制标准：通>80dB;>3GHz;>60dB上升/下降时间： 150ns,典型值至小脉宽（典型值）： ALC接通：2μs，ALC断开：0.4μs脉冲重复频率（典型值） ALC接通：10Hz~250kHzALC断开：DC~1.0MHz电平精度（相对于连续波）： ±0.5dB，典型值内部脉冲发生器： 方波速率：0.1Hz~50kHz脉冲周期：16μs~30s宽度：8μs~30s分辩率： 4μs高性能脉冲调制，选件1E6 通/断比：>80dB上升/下降时间：<10ns内部脉冲信号源提供调频、调相和调幅信号以及低频输出波形： 正统波、方波、斜波、三角波、脉冲和噪声速率范围： 正弦波:0.1Hz~50kHz方波、斜波、三角波：0.1Hz~10kHz分辨率： 0.1Hz仅脉冲时： 4μs频率精度： 0.005%扫描正统波工作方式（频率、相位连续）工作方式： 触发扫描或连续扫描频率范围： 0.1Hz~50kHz扫描时间： 1ms~65s分辨率： 1ms双正统波工作方式频率范围： 0.1Hz~50kHz幅度比： 0~100%幅度分辨率： 0.1%低频输出（内部调制源）幅度： 0~3Vp,50Ω输出阻抗： <1Ω外部调制输入调制类型： Ext1:FM,фM,AM和突发脉冲包络Ext2:FM,фM,AM和脉冲高/低指标器（100Hz~10MHz带宽，只适用于交流耦合输入）： 当输入电平误差超过3%（正常值）时即启动。远程编程：接口： 带听和讲的GPIB（IEEEE-488.2-1987).RS-232控制语言： SCP版本1992.0,还与HP8656B及8657A/B/D/J助记符兼容受控功能： SH1,AH1,T6,TE0,L4,LEO,SR1,RL1,PP0,DC1,DTO,CO,E2一般指标：电源指标： 90~254V；50，60或400Hz；200W至大值工作温度范围： 0~55℃泄漏： 传导干扰和辐射干扰符合MIL-STD-461BRE02 Part2和CISPR11标准贮存寄存器： 包含100个贮存寄存器，可提供10个测量时序重量： 净重<12.7kg(28磅）；发运重量<21kg(46磅）尺寸： 133mm(高）*426mm(长）*432mm（深）(5.25英寸*16.8英寸*17英寸)
