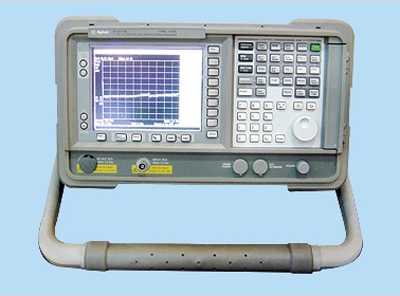

产品名称:频谱分析仪
品 牌:Agilent
产品型号:ESA-L1500
产品指标:9KHZ-1.5GHz
产品信息: 1.5GHz,3GHz和26.5GHz三种型号
扫描时间4ms,每秒可进行30次测量
自动后台对准和锁相合成
幅度准确度达±1.1dB
为了共用昂频谱分析仪,您损失了多少宝贵的时间? AgilentE频谱分析仪把完成设计任务所需要的测量能力和进行生产测试所需要的速度组合到一起——其低廉的售价更使您能为每一位工程师配一台这样的仪器。
低档仪器的价格,高档仪器的性能
连续锁相合成器提供精确和可重复的频率测量。自动后台对准保持了在时间和温度变动条件下的校准结果。至终警告得了3GHz下±1.1dB,26.5GHz下±2.6dB的幅度准确度。
更便捷的操作
该仪器具有快扫描、立即显示、自动极限测试和单按钮测量的多种优点。内装的磁盘驱动器,VXI即插即用驱动程序,以及可选的GPIB或RS-232接口简化了数据传输和程序的开发。如果您要进入现场工作,那么可随身携带坚固的便携式ESA-L分析仪到任何地方;这种仪器能承受恶劣的环境条件,电池组选件能在您所去的任何地方提供电源。
Agilent ESA-L系列
测量总谐波失真是费时又费事的任务。如果还要了解基波和各谐波的相对功率,则更为困难。假如基波还经过调制,捕获各次谐波的调制功率可称是严峻的挑战。
使用Agilent ESA-L,这样复条的测试任务只需按一个按钮就可完成。它能自动精确测量调制和未调制的基波至9次谐波。几秒钏内就可得到测量结果,还包括所有被测信号成分的功率和频率。
技术指标
E4411B E4403B E4408B
频率
范围 9kHz~1.5GHz 9kHz~3GHz 9kHz~26.5GHz
准确度(稳定温度) ±2kHz ±2kHz ±2kHz
分辨率带宽 1kHz~5MHz 1kHz~5MHz 1kHz~5MHz
视频带带宽 30Hz~3MHz 30Hz~3MHz 30Hz~3MHz
残余FM ≤150Hzp-p,100ms ≤150Hzp-p,100ms ≤150Hp-p,100ms
10kHz偏置时的相噪 ≤-90dBc/Hz ≤-90dBc/Hz ≤-90dBc/Hz+20LogN
量程范围 0Hz,100Hz~1.5GHz 0Hz,100Hz~3GHz 0Hz,100Hz~26.5GHz
量程准确度 ±1% ±1% ±1%
幅度
范围 -119dBm至+30dBm -117dBm至+30dBm -116dBm至+30dBm
总绝对准确度 ±1.1dB ±1.1dB ±1.1dB
(2.6dB~26.5GHz)
至大2阶动态范围 77dB(+33dBm SHI) 78.5dB(+40dBm SHI) 78dB(+40dBm SHI)
至大3阶动态范围 84dB(+7.5dBm TOI) 83dB(+7.5dBm TOI) 82dB(+7.5dBm TOI)
IdB增益压缩 0dBm 0dBm 0dBm
绝对频率响应,20℃~30℃ ±0.5dB ±0.5dB ±0.5dB
(2dB至26.5GHz)
校准显示范围 85dB 85dB 85dB
衰减器步长/范围 5dB/60dB 5dB/60dB 5dB/60dB
